氨乙基氨丙基封端聚二甲基硅氧烷（氨基硅油）合用于聚氨酯原料，其粘度和氨值的选择需凭据具体利用场景和机能需要调整。以下是关键参数领域及利用建议：

一、粘度领域（25℃，mPa?s）

1. 通用型聚氨酯系统

• 推荐粘度：500~3000 mPa·s
  • 低粘度（如 500~1000 mPa?s）：适合必要高流动性的场景，如涂料、胶粘剂的喷涂或涂布工艺，可预防因粘度过高导致的施工难题。
  • 中高粘度（如 1000~3000 mPa?s）：合用于弹性体、密封资料等必要肯定结构强度的系统，可平衡加工性与力学机能。

2. 特殊利用场景

• 高耐候性涂层：
  选择粘度 8000~15000 mPa?s 的氨基硅油，可形成致密的硅氧烷膜层，提升涂层的抗紫表线老化和疏水机能。
• 自建复资料：
  粘度＞10000 mPa?s 的氨基硅油可通过度子链段的动态沉组实现微裂纹建复，合用于高端聚氨酯弹性体。

二、氨值领域（mmol/g）

1. 通例改性需要

• 推荐氨值：0.3~0.8 mmol/g
  • 低氨值（0.3~0.5 mmol/g）：反映活性适中，适合必要和善交联的系统（如水性聚氨酯乳液），可预防过快凝胶导致的工艺失控。
  • 高氨值（0.6~0.8 mmol/g）：提升氨基与异氰酸酯的反映水平，增长交联密度，合用于对硬度、耐溶剂性要求较高的场景（如工业防护涂料）。

2. 特殊机能优化

• 超柔软弹性体：
  氨值 0.8~1.2 mmol/g 可加强分子间氢键作用，赋予聚氨酯优异的柔韧性和触感，但需共同低粘度（如 500~1000 mPa?s）以预防加工难题。
• 低黄变需要：
  选择氨值＜0.3 mmol/g 的氨基硅油，可削减氨基氧化导致的泛黄风险，合用于淡色涂料或医用聚氨酯。

三、参数匹配与工艺建议

1. 粘杜纂氨值的协同效应

• 高氨值 + 低粘度：适合必要急剧反映且流动性好的场景（如单组分胶粘剂），但需把稳氨基过量可能导致的内应力增长。
• 低氨值 + 高粘度：合用于慢反映系统（如双组分弹性体），可通过高粘度维持结构不变性，同时预防过度交联。

2. 工艺节造重点

• 预聚体合成：
  氨基硅油需在异氰酸酯预聚体形成后参与，预防与多元醇竞争反映。例如，先合成含 - NCO 的预聚体，再参与氨基硅油进行扩链。
• 催化剂调节：
  若使用有机锡类催化剂（如仲春桂酸二丁基锡），高氨值系统需削减催化剂用量，以预防反映过快导致凝胶。
• 相容性改善：
  硅氧烷与聚氨酯树脂的相容性有限，可通过以下步骤优化：
  • 增长硅烷偶联剂（如 550）作为相容剂；
  • 选择羟基封端硅氧烷与氨基硅氧烷复配，平衡反映性与相容性。

四、典型利用参数参考

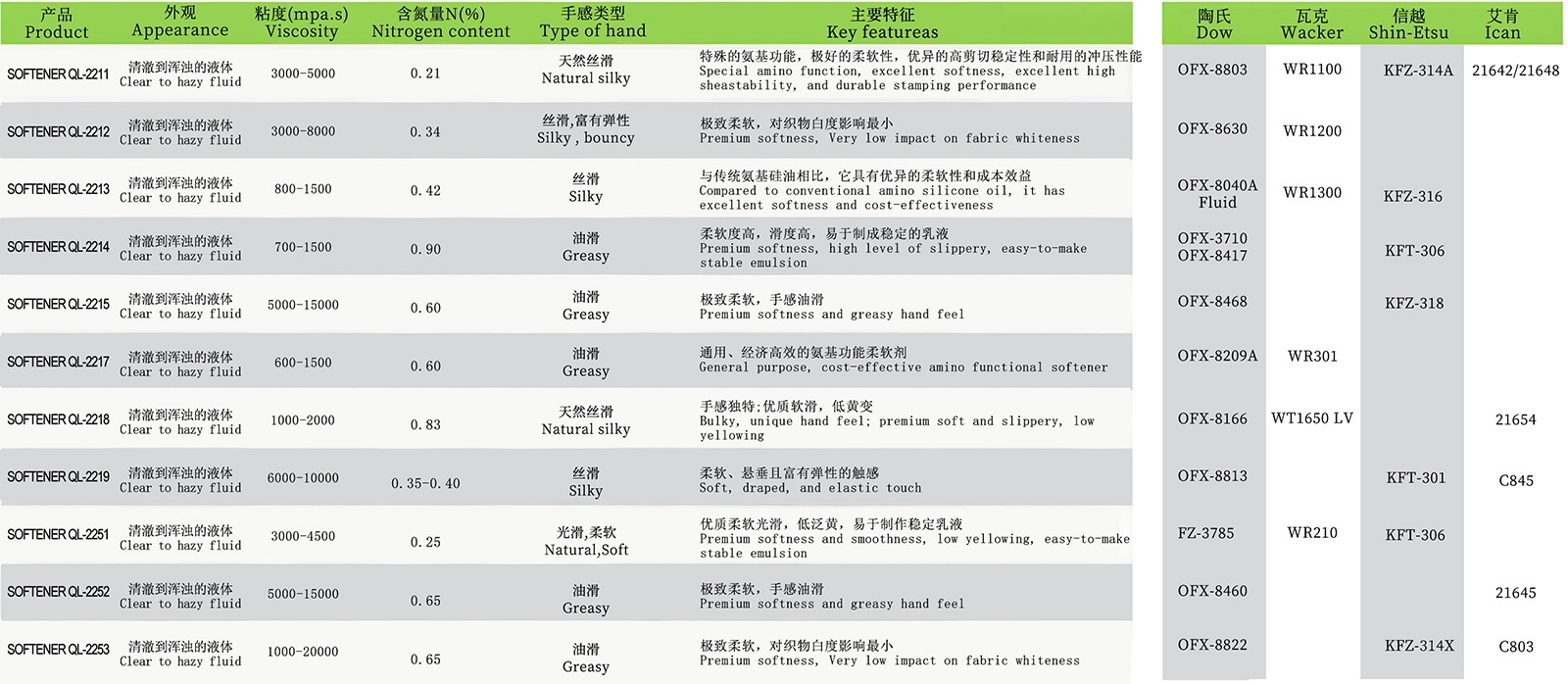

五、供给商产品参考

• 典型产品参数：
  • UU国际官网化工QL-2215：氨值 0.6 mmol/g，粘度 5000~15000 mPa?s，合用于高弹性聚氨酯。
  • 某化学试剂级氨基硅油：粘度领域 700~15000 mPa?s，氨值 0.15~0.3 mmol/g，适合尝试室配方开发。
  • UU国际官网化工QL-2211~2253：氨值 0.15~0.9 mmol/g，粘度覆盖600~15000 mPa?s，合用于工业规；霾。
  •


六、尝试验证建议

1. 幼样测试：
   造备分歧粘度 / 氨值的聚氨酯样品，测试凝胶功夫、拉伸强度、断裂伸长率及耐候性（如盐雾测试、UV 老化），筛选最优参数。
2. 相容性评估：
   通过 SEM 观察硅氧烷在聚氨酯中的分散状态，或选取 DSC 分析相分离水平，确保系统均匀性。
3. 成本优化：
   平衡氨基硅油用量与机能提升，例如在涂猜中增长 5%~10% 即可显著改善表表机能，过量可能导致成本激增。
