1、油性质的变动
1.1 过率变动

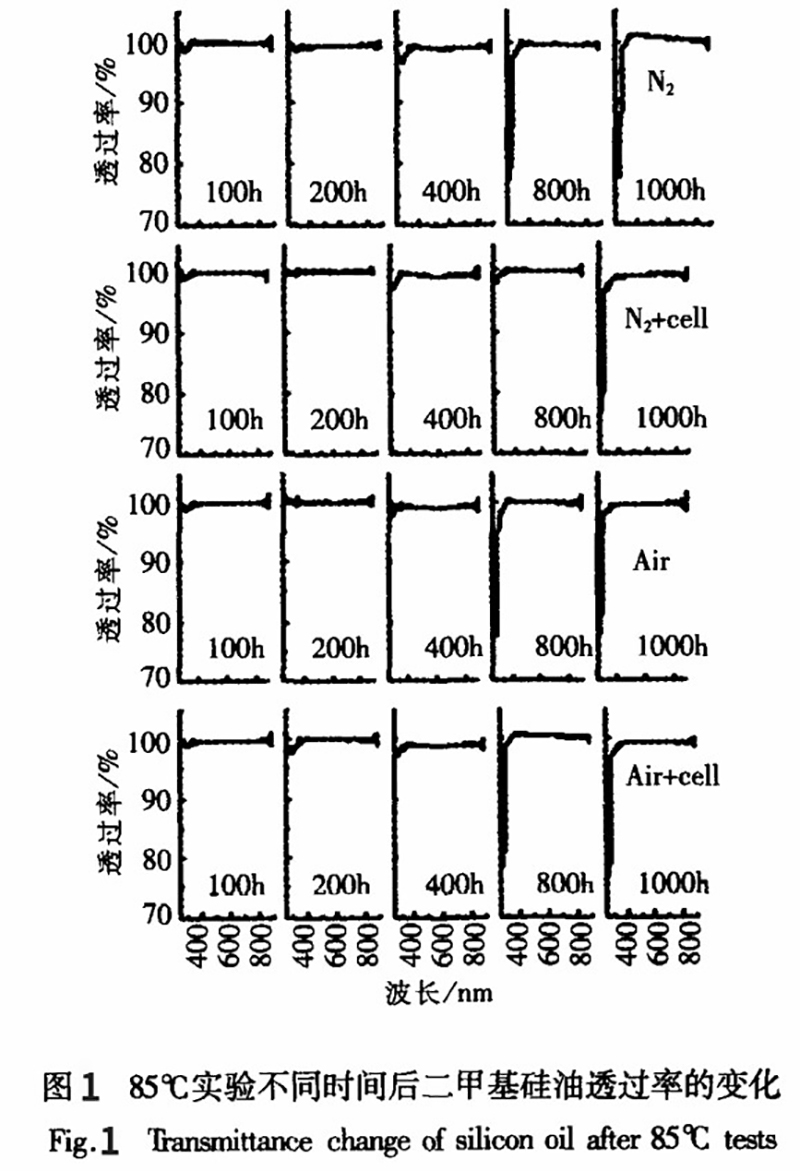

1）85℃中以尝试前硅油为参比液,各尝试后硅油为测试液,得到以下光谱透过率曲线。尝试功夫大于 800h 的硅油在300nm及以下波段透过率急剧降落。在调查功夫内由于硅电池对于400nm以前的光谱不响应，所以液浸于硅油中的硅电池人射光没有削减。由于320nm 之前光谱透过率降低即液体的吸收增长，所以削减了入射到电池上的无效光，从而降低电池温度。对于多结聚光电池光谱响应领域扩大到 300~1800nm，用此液体液浸可能会造成微量的入射光损失。
尝试后二甲基硅油特点峰的地位状态都没有变动，尤其是指纹区(指纹区为 1300~650cmˉ1)，该区域出现的谱带重要是单键，各类化合物在结构上的微幼差距在指纹区城市得到反映的吸收峰险些沉合，只是强度稍有分歧，这是测试时参与样品量分歧造成的。图中尝试后3500cmˉ1左近的凸峰是测试时造作压片的 KBr 没有齐全干燥而引入的杂峰，2300cmˉ1左近的峰是Si-H特点峰应该是硅油和 KBr 中微量水形成的。所以,由红表光谱图尝试硅油的微观分子结构均未扭转。
1.3 电池个性变动
电池电机能测试

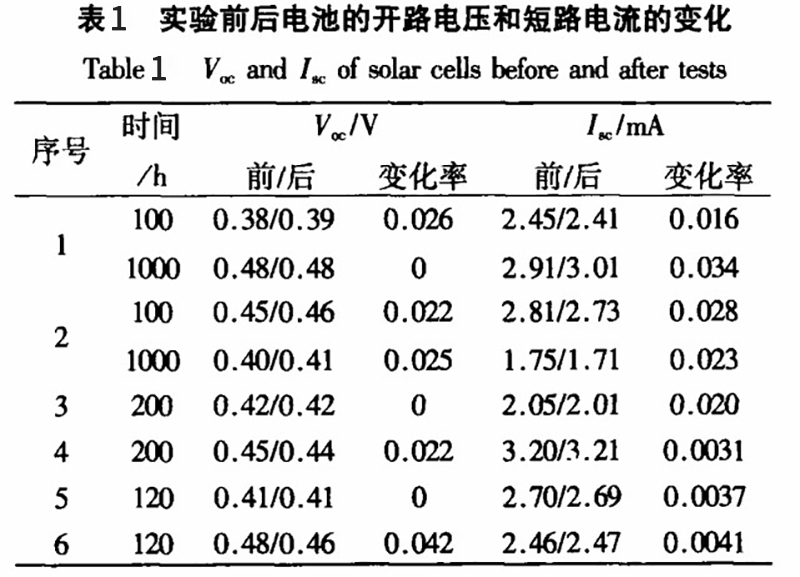

如图给出了尝试前后液浸电池电机能的变动。尝试前后电池开路电压和短路电流变动无法规且幅度都很幼，推算得V最大相对变动率为0.0421，最大相对变动率为0.034，可见尝试对电池的开路电压和短路电流险些没有影响，或者说影响很幼还不能精确检测Ｋ伎嫉娇赡艿牟馐晕蟛，可以为经过以上尝试硅电池的电机能没有衰降。这是由于硅油的化学性质不变，热不变性也较好，同时硅太阳电池自身也拥有很好的物理化学不变性，所以在本文所用尝试前提下电池机能没有显著扭转。
2、理论分材
从两方面对二甲基硅油耐候性的尝试了局进行解析，其一是物质拥有的官能联结构，其二是物质拥有的化学键的键能。
硅油中没有活跃基团，所以化学性质很不变，没有生色团(在紫表和可见光区产生吸收带的基团为生色团，单一的生色团由双键或叁键系统组成)和助色团(自身没有生色职能，但当与生色团相连时，就会产生n一π共轭作用，加强生色团的生色能力，使生色团吸收波长向长波方向移动且吸收强度增长，如一0H、一0R、一NH,、一-NHR、一X 等)，所以在紫表可见光区无吸收。尝试后硅油中也无生色团和助色团产生，因而尝试后硅油透过率降低的很少，且这部门降低很可能是电池表表物质的微量溶化造成的，而不是硅油自身的问题。
通常键能越高，化学不变性越高。二甲基硅油拥有良好的耐氧化不变性和耐气象老化性从结构上分析是这样的：因 Si和0的电负性(Si：1.74，O：3.50)差距大，故Si-O键能较大，Si-O靠近离子键与SiO2，组成的岩石结构类似这是作为 Si-O-Si链的聚有机硅氧烷拥有较好热不变性的沉要原因之一，且硅油分子中无双键，故不易被氧化遇氧和热不变。尝试中，硅油都阐发出了优良的耐受性。
3、结论

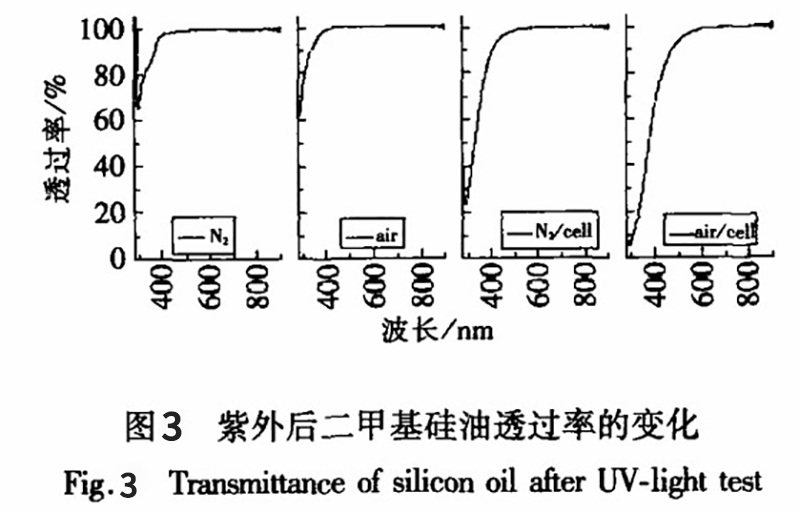

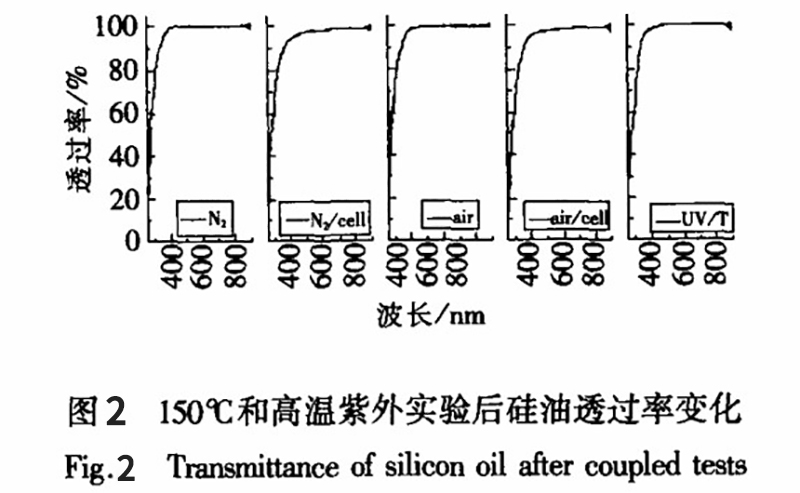

二甲基硅油是一种适合于液浸法冷却聚光系统的冷却介质。通过高温 85℃，150℃尝试紫表尝试以及温度紫表耦合尝试调查了发现：硅油拥有良好的耐候性，尝试后透过率降低很幼且集中在紫表区；性质不变极不容易产生化学反映；经过硅油液浸的硅电池电机能没有显著衰降，只是电池表表析出了少量物质。
交谊链接
