消泡剂又称防沫剂 ，按状态可分为油状、乳液状、固态以及膏状等;按化学组成可分为醇类、脂肪酸类、酰胺类、磷酸盐类、聚醚类和聚硅氧烷类(习惯又称有机硅类)等。同非硅类消泡剂相比 ，有机硅类消泡剂因拥有消泡和抑泡成效好、用量少等特点而受到各行各业的关注。
1.甲基硅油粘度及用量对消泡剂机能的影响
甲基硅油表表张力低 ，消泡能力强 ，热不变性好 ，呈化学和生理惰性 ，加之不溶于水 ，对大无数起泡介质均有优异的消泡机能 ，因而 ，我们选择甲基硅油作为消泡剂的一个重要组分.固定其他前提不变 ，调查甲基硅油粘度扭转对消泡剂机能的影响 ，尝试了局：随甲基硅油粘度的增长 ，消泡剂的消泡功夫呈先降落而后略增长的趋向 ，但抑泡功夫则是一向在增长.这是由于低粘度甲基硅油表表张力幼 ，易分散于起泡液中起消泡作用 ，但溶化度大 ，抑泡功夫短;而粘度大的甲基硅油溶化度幼 ，抑泡功夫长 ，但乳化难题 ，消泡成效差.
此表 ，甲基硅油在乳液中的含量也应适中 ，若用量太低 ，消泡成效差 ，为达预期的消泡成效 ，所加的消泡剂乳液量必须多 ，但这将会影响产品质量;若用量太高 ，则不易乳化.尝试批注 ，甲基硅油在乳液中的合适含量为16%-17%。
2 .二氧化硅选择及用量对消泡剂机能的影响

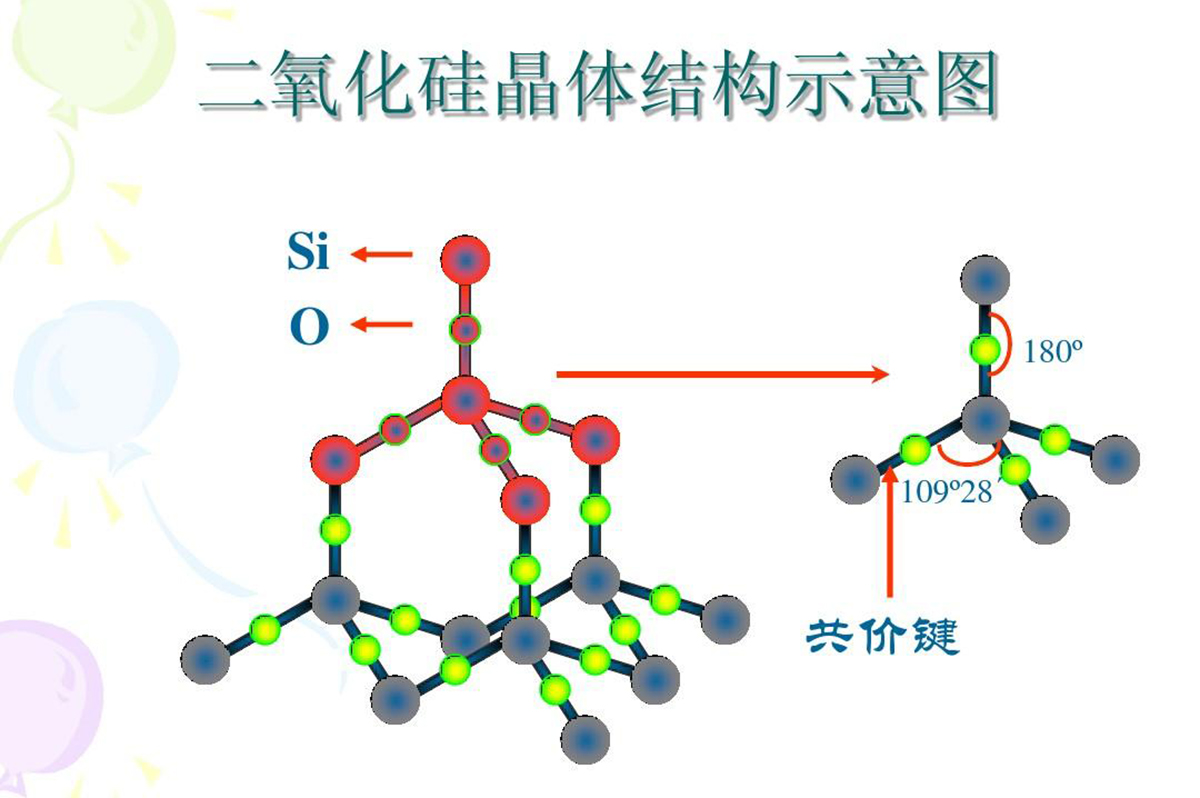

可用于甲基硅油消泡剂的二氧化硅有:气相二氧化硅、沉淀二氧化硅、硅胶、硅溶胶及石英粉末等.由于气相二氧化硅(白炭黑)比表表积大 ，密度幼 ，易分散 ，未经疏水处置显亲水性 ，在有机相中难以浸润和分散 ，经疏水处置后的表表经基含量削减 ，荟萃偏差减弱 ，表表白由能降低 ，由亲水转为疏水 ，与有机相的浸润性、分散性得到改善 ，有助于加强硅油在起泡系统中的分散能力 ，增长乳液的不变性! ，因而 ，我们选择气相二氧化硅与甲基硅油进行复配 ，以提高甲基硅油的消泡成效。
在其他前提一样的情况下 ，调查白炭黑分歧用量对消泡剂消泡机能的影响 ，尝试了局所示.随白炭黑用量的增长 ，所得消泡剂乳液不变性变差.相对于100 g甲基硅油而言 ，当白炭黑的用量低于8g(折合乳液中白炭黑用量为1.300)时 ，随白炭黑用量的增长 ，消泡剂消泡机能加强 ，但当白炭黑的用量高于89以上时 ，其消泡机能根基不随白炭黑用量的增长而扭转.综合思考 ，我们以为消泡剂中白炭黑的最合用量应以1.3%左右为宜。
聚醚硅油自身就有消泡和抑泡机能 ，能与甲基硅油/改性白炭黑产生协同作用.固定其他前提不变 ，参与聚醚硅油并扭转其用量 ，观察消泡剂的消泡机能 ，尝试了局：单纯的甲基硅油/白炭黑乳液消泡成效不是最好.参与聚醚硅油后 ，在肯定用量领域内 ，随其用量增长 ，消泡剂消泡时问变短 ，且有利于耽搁抑泡时问.另表 ，乳液的不变性及其在水中的分散性随聚醚硅油用量的增长而变好.这是由于参与聚醚硅油后 ，聚醚硅油白身能白乳化 ，利用组分间的协同增效作用而使消泡剂的消泡成效显著改善.但当聚醚硅油用量超过20 g(占乳液总质量分数10%)时 ，会导致消泡剂组分的亲水性大增 ，易分散于起泡液中而使抑泡性降低 ，故相宜的聚醚硅油用量为10%左右。
乳化剂是造备乳液型有机硅消泡剂的关键成分之一甲基硅油难以乳化为了使乳化剂能很好地起到乳化分散作用 ，首吓爪思考乳化剂的H LB值与硅油的H LB值(约莫为8一11)相靠近 ，其次要思考乳化剂的发泡力要幼 ，另表还要思考被乳化系统与乳化剂憎水基之问的亲合力.通常离子型乳化剂如磺酸盐、硫酸酯等均有分歧水平的助泡作用 ，而Span类和Tween类非离了型乳化剂与甲基硅油的亲和力较好 ，且发泡机能低 ，故本钻研选用Span-80与Tween-80进行复配.复合乳化剂分歧H LB值时消泡剂的消泡机能见表4.由表4可看出 ，乳化剂H LB值约为10时 ，消泡剂的消泡机能、离心不变性及在水中的分散性均较好。
固定其他前提和乳化剂Span-80与Tween-80的配比均不变 ，调查复合乳化剂用量扭转对消泡剂机能的影响 ，尝试了局：乳化剂用量过幼 ，消泡剂乳液不不变 ，容易分层.乳化剂用量过大 ，消泡剂乳液不变性提高 ，但消泡成效降落.此乃两方面成分造成:一是乳化剂用量过多 ，导致乳液粒了过幼 ，从而使消泡速度降低;二是乳化剂用量过多 ，增长乳液的不变性 ，使乳液粒了不能捕获气泡 ，失去消泡机能.当复合乳化剂的用量幼于6%时 ，消泡剂乳液的不变性随复合乳化剂用量的增长而增长 ，且消泡机能加强;当复合乳化剂的用量大于6%时 ，消泡剂的不变性不随用量的变动而变动 ，但消泡机能降低.尝试证明 ，复合乳化剂的用量约为6%时消泡剂消泡成效较好。
为了提高乳液的不变性 ，参与增稠剂是一种有效的蹊径。常用的增稠剂有狡甲基纤维素钠、经乙基纤维素、聚乙二醇、海藻酸钠等。
交谊链接
